啟動繼電器的作用_電磁繼電器工作原理
什么是啟動繼電器
啟動繼電器是采用單相異步電動機的壓縮機啟動專用元件。啟動繼電器是單獨部件，其作用是接通、斷開吸引線圈和保持線圈電路。在電冰箱、空調器這類小型制冷設備中，制冷壓縮機多采用單相分相式異步電動機，啟動繼電器的作用是幫助電動機啟動，啟動完成后自動斷開副繞組，避免燒壞副繞組線圈。
啟動繼電器是單相分相式感應電機實現自動啟動的控制元件。電冰箱壓縮機啟動時，電機運行繞組通電；啟動結束轉入正常運行時，啟動繼電器將啟動繞組電源切斷。21世紀電冰箱常用的啟動繼電器有整體式啟動繼電器、重錘式啟動繼電器和VIE半導體啟動繼電器等幾種類型。
啟動繼電器的作用
主要是通過控制低壓線路的電流來控制高壓線路的電流，起到電流開關的作用。啟動繼電器是啟動系統組成部件之一，在汽車上主要作用為小電流控制大電流方式啟動馬達轉動，從而帶動發電機內部磁電機轉子轉動，給點火器輸入點火脈沖信號，使點火器產生電火花，點燃汽缸內的混合燃氣并做功。
繼電器屬于開關類，它是利用電磁原理、機電原理使接點閉合或斷開來驅動或控制相關電路的。
繼電器為一種控制器件，它有受控系統（輸入回路）和控制系統（輸出回路）兩部分。當輸入量（電、磁、光、熱等物理量）達到某一定值時，輸出量躍變式地由零變化到一定值（或由一定值跳變到零），從而實現對電路的控制、保護、調節和傳遞信息等目的。
繼電器的另一種定義：繼電器是當輸入量（或激勵量）滿足某些規定條件時，能在一個或多個電氣輸出電路中產生預定躍變的一種器件。
電磁繼電器工作原理
電磁式繼電器是繼電器中應用最早、最廣泛的一種產品。
電磁式繼電器主要由電磁系統、返回系統等部分組成。它由電流繼電器和電壓繼電器2種結構形式。電流繼電器的線圈與電源回路串聯，以電流為輸入量；電壓繼電器的線圈與電源并聯，以電壓為輸入量。通常，電壓繼電器使用較多。無線電設備用電磁繼電器又可分為極化繼電器和非極化繼電器。極化繼電器在磁路內有永久磁鐵，銜鐵的動作具有方向性，隨著輸入量極性的不同，銜鐵的運動方向也不同。

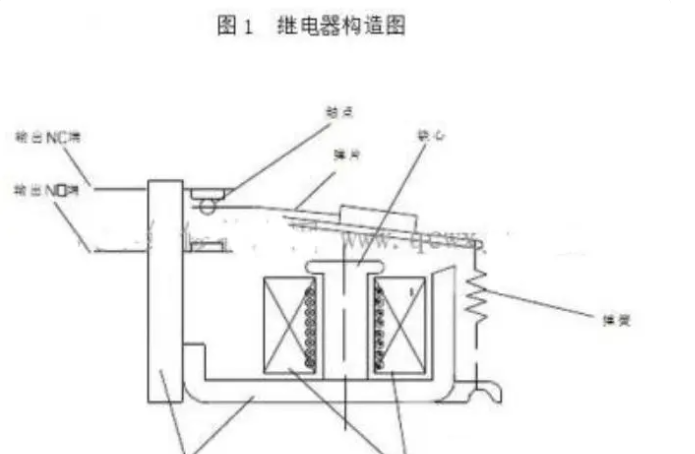

電磁繼電器的工作原理很簡單，它利用電磁感應原理，當線圈中通過直流時，線圈產生磁場，動鐵被吸動帶動接觸簧片，使靜接點分開，動接點閉合。當電磁線圈電流被切斷后，鐵芯失去磁性，動鐵芯在彈簧力的作用下復位，動接點打開，靜接點閉合。
繼電器線圈在沒通電時處于斷開位置的接點為常開接點，處于接通位置的接點為常閉接點。在一個常開接點和一個常閉接點的中間，有一個動接點被稱作轉換接點。在同一個繼電器中，可以具有一個或數個常開接點、常閉接點和轉換接點。
電磁繼電器中一般只有一個線圈。為了在電路上清楚而簡便地把繼電器表示出來，通常用一個文字符號表示繼電器線圈和屬于它的接點，各組接點則標以角標注明。
啟動繼電器的常見故障
啟動繼電器發生故障時，會使壓縮機運轉失調、啟動電容器啟動后不能從電路上切斷或開機前常閉觸點斷開后壓縮機不能啟動。過載保護繼電器發生故障時，會使空調器不能正常運轉，造成的原因是繼電器線頭松動、脫落，接觸點磨損或熔焊、過臟、凹凸不平，線圈短路或斷路等。
對使用啟動繼電器的壓縮機，當聽到壓縮機有“嗡嗡”聲而不能啟動時，應檢查啟動繼電器觸點是否良好。繼電器的主要故障是復位彈簧片彈力減弱，啟動時觸頭閉合而難于跳開?？烧{整啟動電流調節螺釘，若調節螺釘不易擰動，可用平鉗將彈簧向外扳動，直到調至正常。
